Zasobnik do kotła węglowego i solarów Smart CO III T

Zasobnik do kotła węglowego i solarów Combo Smart CO III T – wersja dedykowana do instalacji wielomedialnych z trzema wężownicami

  • jedną do CWU,
  • dwiema do podłączenia kolektorów bądź urządzeń pracujących w układzie otwartym typu kocioł węglowy czy kominek z płaszczem wodnym UO
  • oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza.

zasobnik do kotła

Schemat instalacji: zasobnik do kotła

Schemat instalacji: zasobnik do kotła węglowy i solarów + kominek w układzie otwartym + kocioł gazowy + kolektor słoneczny

Zasobnik do kotła węglowego i solarów Combo Smart CO 2m III T – korzyści

  • gwarancja poprawności działania układu centralnego ogrzewania z kotłem węglowym / kominkiem pracującym w układzie otwartym
  • separacja hydrauliczna układów pracujących na różnych czynnikach roboczych
  • funkcja sprzęgła hydraulicznego (stabilizacja strumieni energii)
  • pełne zintegrowanie pompy ciepła z dwoma dodatkowymi źródłami ciepła
  • warstwowanie termiczne w buforze
  • niskie koszty inwestycyjne instalacji z powietrzną pompą ciepła w porównaniu do gruntowych pomp ciepła. Źródłem energii jest powietrze, z którego „odzyskuje się” energię cieplną
  • kompaktowe wymiary: wysokość 2 m, średnica: 0,65 m

Wszystkie modele Combo są również dostępne w większych pojemnościach: 500 l, 750 l oraz 950 l. Więcej informacji na ten temat można uzyskać na stronie: Zbiorniki multiwalentne Combo 500, 750 i 950 l

Pobierz prezentację na temat Combo Smart CO

Zbiornik buforowy z funkcją CWU Combo Smart CO (pdf, 2,4 MB)

Pobierz specyfikację Combo Smart CO, Duo Smart CO i T-Smart CO

Domowy węzeł Smart CO - specyfikacja (pdf, 0,8 MB)

Pobierz cennik urządzeń instalacyjnych

Cennik Combo i innych urządzeń instalacyjnych (PDF, 2,5 MB)

Zapytanie o zasobnik solarny z funkcją CWU i integratora innych źródeł Combo III T

Wyślij zapytanie

Podaj nam swoje dane kontaktowe

Telefon: *
E-mail(wymagane): *

Kopia wiadomości zostanie wysłana na ten adres.

Przekazując swoje dane wyrażasz zgodę na otrzymywanie informacji handlowych i marketingowych przez firmę Makroterm.

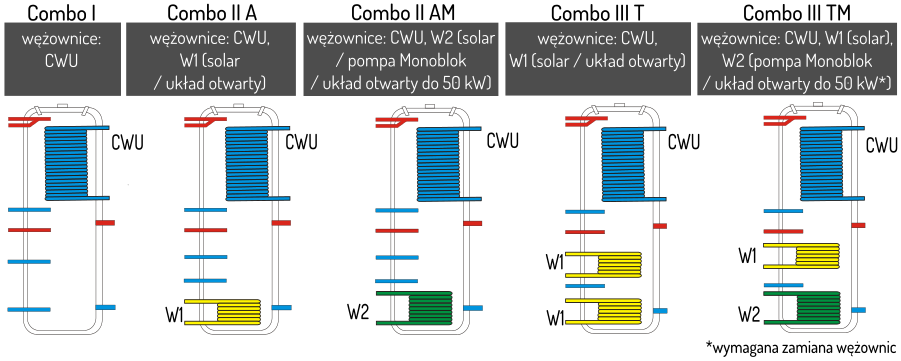

Zbiorniki multiwalentne Combo o pojemności 500/750/950 l

zbiorniki multiwalentnePoza standardową wersją zbiornika Combo 300 l posiadamy w naszej ofercie również zbiorniki multiwalentne o większej pojemności 500 l, 750 l oraz 950 l. Wszystkie modele wyposażone są w taką samą funkcjonalność oraz występują w analogicznych wariantach jak wersja standardowa 300 l, to znaczy:

  • Combo I – z jednym wymiennikiem o powierzchni 7 m2 do ciepłej wody użytkowej (CWU)
  • Combo II A – z dwoma wymiennikami: do CWU o powierzchni 7 mi drugim o powierzchni 2,8 m2 do podłączenia kolektora słonecznego, bądź źródeł ciepła pracujących w układzie otwartym
  • Combo II AM – z dwoma wymiennikami: do CWU o powierzchni 7 mi drugim o powierzchni 5 m2 do podłączenia pompy ciepła typu MONOBLOK, kolektora słonecznego, bądź źródeł ciepła pracujących w układzie otwartym o mocy do 50 kW
  • Combo II T – z trzema wymiennikami: pierwszym do CWU o powierzchni 7 mi dwoma o powierzchni 2,8 m2 do podłączenia kolektora słonecznego, bądź źródeł ciepła pracujących w układzie otwartym
  • Combo II TM – z trzema wymiennikami: pierwszym do CWU o powierzchni 7 m2, drugim o powierzchni 5 m2 do podłączenia pompy ciepła typu MONOBLOK bądź źródeł ciepła pracujących w układzie otwartym o mocy do 50 kW oraz trzecim o powierzchni 2,8 m2 do podłączenia kolektora słonecznego, bądź źródeł ciepła pracujących w układzie otwartym.

Czytaj dalej

System wielomedialny z buforami ciepła (i chłodu)

System wielomedialny pozwala wykorzystać różne źródła energii (urządzenia grzewcze, chłodzące, odzysk ciepła z układów chłodzenia) zapewniając dużą moc układu grzewczego przez optymalizację doboru źródeł oraz właściwe magazynowanie i dystrybucję ciepła/chłodu z pomocą dedykowanych buforów Connect Premium.

Przykład 1. System wielomedialny z buforami ciepła i chłodu

Wielomedialny sytem grzewczy dla obiektu opiekuńczo - rehabilatycyjnego

Wielomedialny system grzewczy dla obiektu opiekuńczo – rehabilatycyjnego



Typ obiektu: Obiekt opiekuńczo – rehabilitacyjny.

Źródło ciepła:

  • zespół kotłów kondensacyjnych
  • zespół pomp ciepła
  • zespół wytwornic wody lodowej

Źródło chłodu:

  • zespół wytwornic wody lodowej
  • zespół pomp ciepła

Zagospodarowanie ciepła:

  • obiegi CO
  • CWU
  • obiegi wentylacji

Zagospodarowanie chłodu:

  • obieg wentylacji
  • klimakonwektory

Problemy:

  • wysokie koszty przygotowania wewnętrznej kotłowni
  • zapotrzebowanie na ogrzewanie i chłodzenie
  • wysokie koszty eksploatacyjne

Rozwiązanie:

  • wdrożenie wielomedialnego systemu ogrzewania, w oparciu o moduły ciepła i chłodu z wykorzystaniem Connect Premium

Korzyści:

  • obniżenie kosztów eksploatacji
  • zagospodarowane ciepło odpadowe w zasadzie za darmo zapewnia CWU dla obiektu



Przykład 2. System wielomedialny z buforem ciepła

System wielomedialny w zewnętrznej centrali grzewczej

System wielomedialny w zewnętrznej centrali grzewczej

Typ obiektu: Zespół mieszkalny o łącznej powierzchni ok 6 000 m², składający się z trzech obiektów

Źródło ciepła:

  • zespół kotłów kondensacyjnych
  • zespół pomp ciepła

Zagospodarowanie ciepła:

  • ogrzewanie 3 budynków mieszkalnych i zapewnienie CWU

Problemy:

  • wysokie koszty przygotowania wewnętrznej kotłowni
  • zapotrzebowanie na ogrzewanie
  • wysokie koszty eksploatacyjne

Rozwiązanie:

  • wdrożenie wielomedialnego systemu ogrzewania, w oparciu o moduł ciepła Connect Premium

Korzyści:

  • podniesienie efektywności ogrzewania

Zbiornik kombinowany do pompy ciepła i solarów Smart CO III TM

Zbiornik kombinowany do pompy ciepła i solarów Combo Smart CO III TM – wersja dedykowana do instalacji wielomedialnych z trzema wężownicami: jedną do CWU, jedną do podłączenia kolektorów bądź urządzeń pracujących w układzie otwartym, jedną do podłączenia pompy ciepła typu Monoblok, czy kotłów większym mocy oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza.

zbiornik kombinowany

zasobnik do pompy ciepła i solarów

Schemat instalacji: zbiornik kombinowany do pompy ciepła i solarów

Schemat instalacji: pompa ciepła monoblok + zestaw solarny + węzeł Smart CO Tetrad Max

Schemat instalacji: pompa ciepła monoblok + zestaw solarny + węzeł Smart CO Tetrad Max

Zbiornik kombinowany do pompy ciepła i solarów Combo Smart CO 2m III TM – korzyści

  • gwarancja poprawności działania układu centralnego ogrzewania z pompą ciepła
  • separacja hydrauliczna układów pracujących na różnych czynnikach roboczych
  • funkcja sprzęgła hydraulicznego (stabilizacja strumieni energii)
  • pełne zintegrowanie pompy ciepła z dwoma dodatkowymi źródłami ciepła
  • warstwowanie termiczne w buforze
  • niskie koszty inwestycyjne instalacji z powietrzną pompą ciepła w porównaniu do gruntowych pomp ciepła. Źródłem energii jest powietrze, z którego „odzyskuje się” energię cieplną
  • kompaktowe wymiary: wysokość 2 m, średnica: 0,65 m

Wersja Combo Smart CO 2III TM daje największe możliwości utworzenia układu zintegrowanego ogrzewania. Zbiornik kombinowany w tym wariancie pozwala łączyć praktycznie dowolne źródła ciepła zapewniając dodatkowo dostarczenie ciepłej wody użytkowej.

Pobierz prezentację na temat Combo Smart CO

Combo Smart CO (pdf,1 MB)

Pobierz specyfikację Combo Smart CO, Duo Smart CO i T-Smart CO

Domowy węzeł Smart CO - specyfikacja (pdf, 0,8 MB)

Pobierz cennik urządzeń instalacyjnych

Cennik Combo i innych urządzeń instalacyjnych (PDF, 2,5 MB)

Zapytanie o zbiornik kombinowany do pompy ciepła i solarów Combo Smart CO III TM

Wyślij zapytanie

Podaj nam swoje dane kontaktowe

Telefon: *
E-mail(wymagane): *

Kopia wiadomości zostanie wysłana na ten adres.

Przekazując swoje dane wyrażasz zgodę na otrzymywanie informacji handlowych i marketingowych przez firmę Makroterm.

Zasobnik do pompy ciepła monoblok Combo Smart CO II AM

Zasobnik do pompy ciepła monoblok Combo Smart CO II AM z funkcją CWU stanowi wersję dedykowaną do instalacji z pompą ciepła typu Monoblok. Wyposażony jest w dwie wężownice: jedną do CWU, jedną do pompy ciepła. Ponadto zbiornik buforowy ma możliwość podłączenia bezpośrednio do płaszcza urządzeń grzewczych, takich:

  • Turbokominek UZ (kominek z płaszczem wodnym do pracy w układzie zamkniętym)
  • kocioł na paliwo stałe dostosowany do pracy w układzie zamkniętym
  • kocioł gazowy
  • kocioł olejowy
  • kocioł elektryczny
  • pompa ciepła typu Split

Zbiornik buforowy

Opcjonalnie zamiast pompy ciepła typu Monoblok, w jej miejsce, do wężownicy można podpiąć kolektor słoneczny, Turbokominek UO, czy kocioł na paliwo stałe przeznaczony do pracy w układzie otwartym o mocy nawet do 50 kW.

schemat instalacji: zasobnik do pompy ciepła

Schemat instalacji z pompą ciepła typu monoblok, kotłem gazowym i kominkiem z płaszczem wodnym. Zastosowano zasobnik do pompy ciepła monoblok Combo Smart CO II AM z dwiema wężownicami: jedną do CWU, jedną do podłączenia kolektorów lub pompy ciepła oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza

Zasobnik do pompy ciepła monoblok Combo Smart CO – korzyści

  • gwarancja poprawności działania układu centralnego ogrzewania z pompą ciepła
  • separacja hydrauliczna układów pracujących na różnych czynnikach roboczych
  • funkcja sprzęgła hydraulicznego (stabilizacja strumieni energii)
  • pełne zintegrowanie pompy ciepła z dwoma dodatkowymi źródłami ciepła
  • warstwowanie termiczne w buforze
  • niskie koszty inwestycyjne instalacji z powietrzną pompą ciepła w porównaniu do gruntowych pomp ciepła. Źródłem energii jest powietrze, z którego „odzyskuje się” energię cieplną.

Zobacz też: zbiornik multiwalentny Combo Smart CO I z opcją podpięcia pompy ciepła typu Split.

Wszystkie modele Combo są również dostępne w większych pojemnościach: 500 l, 750 l oraz 950 l. Więcej informacji na ten temat można uzyskać na stronie: Zbiorniki multiwalentne Combo 500, 750 i 950 l

Zbiornik buforowy + zasobnik CWU Combo Smart CO – pobierz prezentację

Zbiornik buforowy z funkcją CWU Combo Smart CO (pdf 2,4 MB)

Pobierz specyfikację Combo Smart CO, Duo Smart CO i T-Smart CO

Domowy węzeł Smart CO - specyfikacja (pdf, 0,8 MB)

Pobierz cennik dotyczący Combo Smart CO i innych urządzeń instalacyjnych

Cennik Combo i innych urządzeń instalacyjnych (PDF, 2,5 MB)

Zapytanie o zbiornik buforowy z funkcją CWU Combo Smart CO II AM

Wyślij zapytanie

Podaj nam swoje dane kontaktowe

Telefon: *
E-mail(wymagane): *

Kopia wiadomości zostanie wysłana na ten adres.

Przekazując swoje dane wyrażasz zgodę na otrzymywanie informacji handlowych i marketingowych przez firmę Makroterm.

Multiwalentny zasobnik solarny z funkcją CWU Combo Smart CO II A

Multiwalentny zasobnik solarny Combo Smart CO II – kompaktowy bank ciepła dla solarów i całego układu grzewczego

Zasobnik solarny z funkcją CWU i integracji innych źródeł ciepła. Wersja z dwoma wężownicami, jedną do CWU, jedną do dodatkowego urządzenia grzewczego pracującego np. w układzie otwartym, czy na glikolu (kolektory słoneczne) oraz z podłączeniem urządzeń grzewczych bezpośrednio do płaszcza. Model ten jest dedykowany do systemu Smart CO Accord, dedykowanego do ogrzewania solarami.

Zasobnik solarny Combo Smart CO II ma wysokość tylko 2 m, co pozwala zastosować w każdej kotłowni CO w budownictwie jednorodzinnym.

Multiwalentny zasobnik solarny Combo Smart CO II – podstawowe funkcje

  • bufor ciepła dla kolektorów słonecznych lub innych urządzeń grzewczych pracujących w układzie otwartym
  • bufor ciepła dla innych źródeł pracujących w układzie zamkniętym, podłączonych jednocześnie z solarami
  • integracja wszystkich źródeł w układzie grzewczym
  • przepływowe przygotowanie świeżej CWU
  • warstwowanie ciepła

Bezpośrednio do płaszcza mogą być podpięte dowolne urządzenia pracujące w układzie zamkniętym np.:

Zamiast kolektorów słonecznych do wymiennika w zasobniku można podłączyć kocioł na paliwo stałe pracujący w układzie otwartym np. kocioł węglowy lub kominek z płaszczem wodnym pracujący w układzie otwartym.

zasobnik solarny

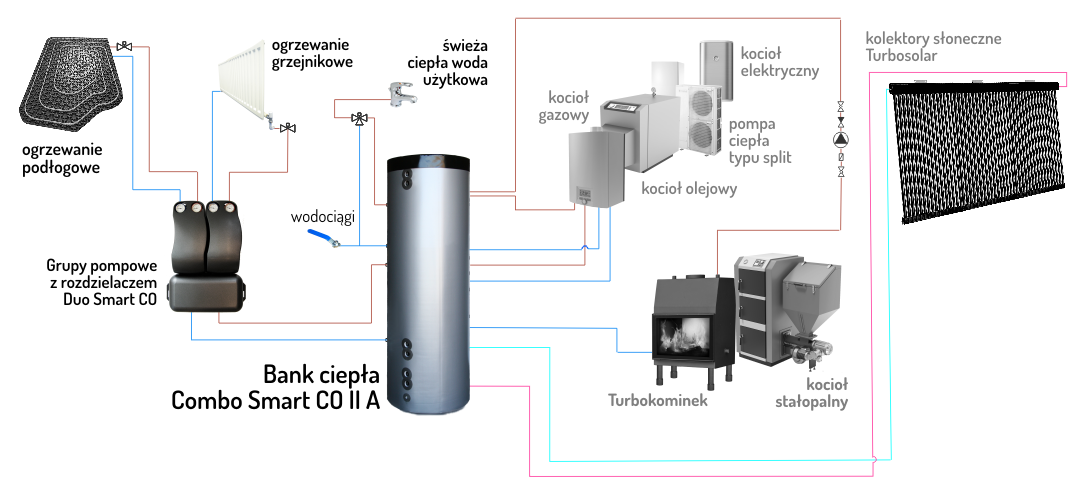

Schemat instalacji: zasobnik solarny

Schemat instalacji: zasobnik solarny Combo Smart CO II A + kolektor słoneczny + kominek z płaszczem wodnym pracujący w układzie zamkniętym + kocioł gazowy

Wszystkie modele Combo są również dostępne w większych pojemnościach: 500 l, 750 l oraz 950 l. Więcej informacji na ten temat można uzyskać na stronie: Zbiorniki multiwalentne Combo 500, 750 i 950 l

Pobierz prezentację na temat Combo Smart CO

Bufor ciepła z funkcją CWU Combo Smart CO (pdf, 2,4 MB)

Pobierz specyfikację Combo Smart CO, Duo Smart CO i T-Smart CO

Domowy węzeł Smart CO - specyfikacja (pdf, 0,8 MB)

Pobierz cennik urządzeń instalacyjnych

Cennik Combo i innych urządzeń instalacyjnych (PDF, 2,5 MB)

Zapytanie o zasobnik solarny z funkcją CWU i integratora innych źródeł Combo Smart CO II A

Wyślij zapytanie

Podaj nam swoje dane kontaktowe

Telefon: *
E-mail(wymagane): *

Kopia wiadomości zostanie wysłana na ten adres.

Przekazując swoje dane wyrażasz zgodę na otrzymywanie informacji handlowych i marketingowych przez firmę Makroterm.

Zbiornik multiwalentny CWU i bufor ciepła Combo Smart CO I

Zbiornik multiwalentny z funkcją przepływowego dostarczania CWU w podstawowej wersji z jedną wężownica do CWU oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza. Zbiornik dedykowany jest do domowego węzła cieplnego Smart CO Basic. Możliwe urządzenia grzewcze do podłączenia:

  • kocioł gazowy,
  • kocioł elektryczny,
  • kocioł olejowy,
  • pompa ciepła typu SPLIT,
  • Turbokominek UZ (kominek z płaszczem wodnym do pracy w układzie zamkniętym)
  • kocioł stałopalny do pracy w układzie zamkniętym.
zbiornik multiwalentny

Zbiornik multiwalentny Combo Smart CO I

Wszystkie urządzenia wpinane są bezpośrednio do płaszcza. Możliwa jest kaskada urządzeń z pomocą odpowiedniego zaworu. Zbiornik multiwalentny Combo Smart CO I pełni ponadto funkcję agregatu świeżej, ciepłej wody użytkowej dostarczanej przepływowo. Wpięcie kominka z płaszczem wodnym wykorzystuje warstwowanie ciepła

Schemat instalacji: zbiornik multiwalentny

Schemat instalacji: zbiornik multiwalentny Combo z jedną wężownica do CWU oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza – kominka z płaszczem wodnym i kotła gazowego

Schemat instalacji z Combo I

Schemat instalacji ze zbiornikiem multiwalentnym Combo z jedną wężownica do CWU oraz podłączeniem urządzeń grzewczych bezpośrednio do płaszcza – kominka z płaszczem wodnym i pompy ciepła typu SPLIT

Zobacz też inne warianty Combo Smart CO:

Wszystkie modele Combo są również dostępne w większych pojemnościach: 500 l, 750 l oraz 950 l. Więcej informacji na ten temat można uzyskać na stronie: Zbiorniki multiwalentne Combo 500, 750 i 950 l

Zbiornik multiwalentny Combo Smart CO – materiały do pobrania

Prezentacja rozwiązania Combo Smart CO (PDF, 2,4 MB)

Pobierz specyfikację Combo Smart CO, Duo Smart CO i T-Smart CO

Domowy węzeł Smart CO - specyfikacja (pdf, 0,8 MB)

Pobierz cennik urządzeń instalacyjnych

Cennik Combo i innych urządzeń instalacyjnych (PDF, 2,5 MB)

Zapytanie o zbiornik multiwalentny z funkcją przepływowego dostarczania CWU Combo I

Wyślij zapytanie

Podaj nam swoje dane kontaktowe

Telefon: *
E-mail(wymagane): *

Kopia wiadomości zostanie wysłana na ten adres.

Przekazując swoje dane wyrażasz zgodę na otrzymywanie informacji handlowych i marketingowych przez firmę Makroterm.

Bufor ciepła-chłodu z wymiennikiem

Bufor ciepła-chłoduBufor ciepła-chłodu i wymiennik o dużej powierzchni wymiany CONNECT Premium

  • Wysoko wydajny wymiennik ciepła o małych oporach przepływu i ograniczonym odkładaniu się kamienia
  • Bufor energii od 300 do 5000 litrów
  • Sprzęgło hydrauliczne do równoważenia przepływu wtórnego

Możliwość podłączenia i równoczesnej pracy wielu urządzeń

  • pompy ciepła
  • urządzenia do odzysku ciepła
  • kotły
  • instalacje solarne itd.

Czytaj dalej

Bufor ciepła CO i zasobnik CWU – Combo Smart CO

zbiornik multiwalentny

Bufor ciepła + CWU = zbiornik kombinowany Combo Smart CO: jedno urządzenie i wiele korzyści

Dlaczego wybrać zbiornik multiwalentny: świeża CWU+bufor ciepła CO?

Bufor ciepła CO z funkcją CWU Combo Smart CO to innowacyjne, rozwiązanie do buforowania energii i przygotowania ciepłej wody.

Czytaj dalej
