Rozdzielacz Smart CO znajduje zastosowanie w prostych układach grzewczych.
Dlaczego stosować rozdzielacz Smart CO do łączenia instalacji grzewczej?

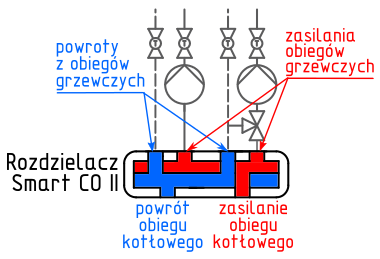

Rozdzielacz Smart CO. Podłączenie obiegów
Zastosowanie rozdzielacza serii Smart CO:
- ustala kierunki przepływów w instalacji
- ułatwia konstruowanie układu grzewczego
- zastosowany system mocowania na ścianie pozwala na dowolne ułożenie
- nowoczesny design tworzy przyjazne i estetyczne otoczenie kotłowni
- obudowa zawiera dodatkową warstwę izolacyjną chroniącą przed stratami ciepła
Rozdzielacz Smart CO to nowe rozwiązanie produkcji Makroterm, dedykowane do instalacji CO domów jednorodzinnych i małych instalacji przemysłowych. Produkty serii Smart CO ze swoimi niewielkimi rozmiarami i estetycznym wykonaniem świetnie sprawdzają się w nowoczesnych, domowych kotłowniach.
Rozdzielacze Smart CO wg ilości obiegów
Oferujemy 4 modele rozdzielaczy Smart CO, zależnie od liczby obiegów grzewczych:
- rozdzielacz Smart CO II – który pozwala obsłużyć 2 obiegi,
- rozdzielacz Smart CO III – na 3 obiegi w instalacji.
Rozdzielacze Smart CO – parametry techniczne
Powyższe modele są dostępne dla 3,5 m3 objętości przepływu od źródła w przeciągu jednej godziny. Ze względu na sposób podłączenia każdy z nich występuje w 2 wersjach – z rozstawem 90 mm (Smart CO 90) i rozstawem 125 mm (Smart CO 125). Wersja Smart CO 90 doskonale współgra z grupami pompowymi Smart CO. Pozostałe parametry techniczne rozdzielaczy Smart CO przedstawia poniższa tabela:
Dla obsługi więcej niż pięć obiegów grzewczych oraz dla innych wartości przepływu od źródła ciepła (nawet do 29 m3 dla dużych obiektów mieszkalnych, użytkowych i przemysłowych) polecamy rozdzielacze Compact (dla dużej mocy kotła, nawet do 500 kW) oraz rozwiązania na specjalne zamówienie.
Wymiary rozdzielacza Smart CO II 90
Wymiary rozdzielacza Smart CO II 125
Rozdzielacze Smart CO – przykładowe zastosowanie

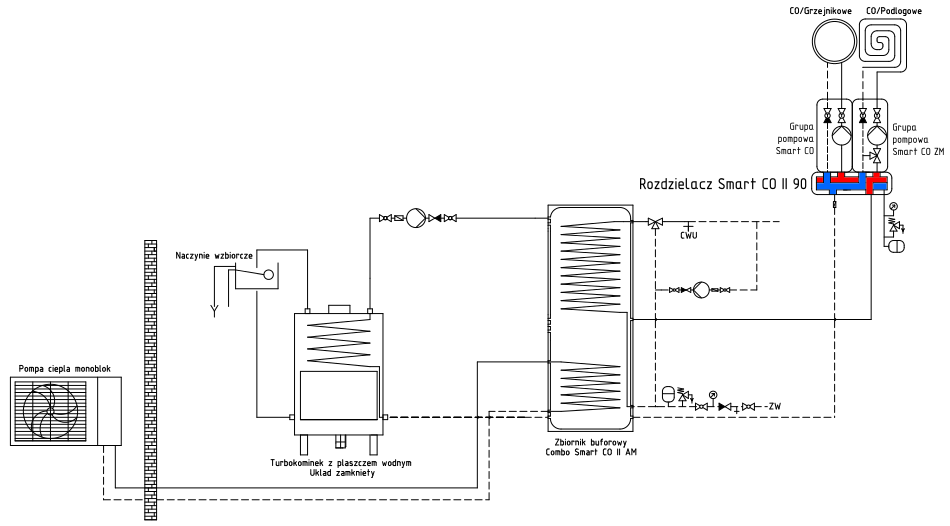

Schemat obrazuje instalację zawierającą obiegi centralnego ogrzewania i tzw. podłogówki w połączeniu z dwoma źródłami ciepła (kominek i pompa ciepła monoblok) za pomocą zbiornika buforowego Combo Smart CO. Do budowy układu został wykorzystany rozdzielacz Smart CO II 90 (model na 2 obiegi, rozstaw 90 mm).
Schemat instalacji: rozdzielacz Smart CO + pompa ciepła Monoblok + kominek + bufor Combo Smart CO + grupy pompowe Smart CO
